本节目标

  1. 了解 AMQP 模型
  2. 了解 Exchange

建议大家在学习MQ之前，先了解一下 生产者消费者模型，可以参考我之前的一篇 Java 理解生产者-消费者设计模式

AMQP 简介

RabbitMQ 是实现了 AMQP 协议的消息中间件，所以说下面讲到这些概念不仅限于RabbitMQ，所有实现AMQP 协议的消息中间件都具备这些

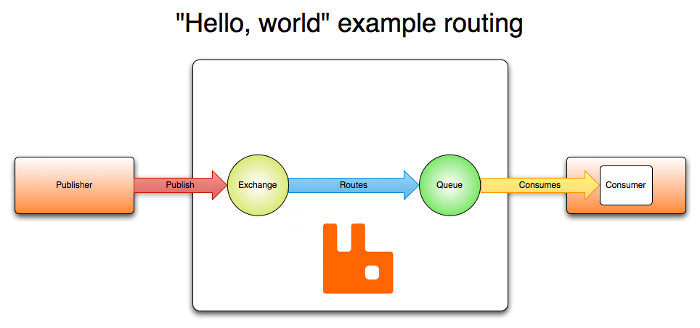

AMQP 模型图如下


Publisher（发布者）和 Consumer（消费者）可以理解为是我们的应用程序

Exchange（交换机），我们的Publisher 会将消息先推送到Exchange ，Exchange 类似邮局，他会将消息再路由到 Queue（队列）中，Queue会将消息推送给Consumer

Exchange 和 Queue 之间通过 Binding （绑定）将两者关联到一起，一个Exchange 可以绑定多个Queue，一个Queue 可以绑定多个Exchange

Exchange

刚刚我们说Exchange类似邮局。邮局的话，当然会有很多的邮递方式，所以我们的Exchange有多种类型，每种类型都有自己的策略

AMQP 提供四种Exchange类型

name 默认预设名
Direct exchange (Empty string) and amq.direct
Fanout exchange amq.fanout
Topic exchange amq.topic
Headers exchange amq.match (and amq.headers in RabbitMQ)

Direct Exchange

Rabbit 文档中给出的定义翻译过来是这样的

Direct Exchange基于RoutingKey 将消息传递到队列

通俗点讲是啥意思呢，直接看代码吧

1
2
// 第一个参数为Exchange，第二个参数就是RoutingKey
rabbitTemplate.convertAndSend("user_exchange", "user_routingKey", message);

我们再来看绑定的时候，也会关联一个RoutingKey

1
2
// 绑定的时候 也会关联一个RoutingKey
BindingBuilder.bind(queue()).to(userExchange()).with("user_routingKey")

千言万语都在图里


Default Exchange

Default Exchange 其实是AMQP中预先声明的，并且它属于 Direct Exchange，通常来说每个Exchange都会有自己的名，Default Exchange 的名是 "".

他有一个特殊的属性，当你手动创建一个队列时，MQ会自动将这个队列绑定到Default Exchange 上，绑定时 RoutingKey 与队列名称相同

说的好像挺绕的，来看一下代码吧

1
2
3
4
5
// 声明一个 Queue，这个时候我们不主动Binding的话，test_queue 会和Default Exchange 绑定，此时 routingKey = test_queue
Queue queue = new Queue("test_queue");

// 向默认交换机发布消息
rabbitTemplate.convertAndSend("", "test_queue", message);

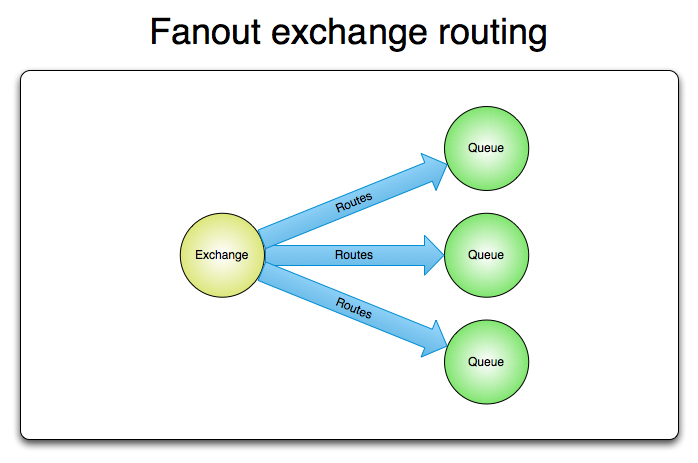

Fanout Exchange

Fanout Exchange 很简单，适合发布订阅场景。他不使用RoutingKey，他将消息路由到所有与其绑定的队列


Topic Exchange

Topic Exchange 又是基于RoutingKey来路由转发的，但是有些不同，上图


在使用 Topic 的时候，routingKey 可以是 *.orange.*,lazy.# 这种表达式

  • * (星) 代表一个词.
  • # (hash) 代表0或多个词.

同理，当发布消息时的 routingKey 与其匹配时，会路由到相应的队列

Headers Exchange

基于Header中的属性来匹配路由，由于不是很常用，这里就不说了

参考

https://www.rabbitmq.com/tutorials/amqp-concepts.html
