Spring Cloud Gateway Filter 执行原理刨析

发表于 | 分类于

准备工作

需要了解响应式编程，推荐阅读

版本

Spring Cloud Gateway：2.2.3.RELEASE

本文目标

了解 Gateway Filter 内部执行原理

问题：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
@Component
public class TestGlobalFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("start");
        Mono<Void> mono = chain.filter(exchange);
        log.info("end")
        return mono;
    }

    @Override
    public int getOrder() {
        return 1;
    }
}

我编写了一个 TestGlobalFilter，下一个 Filter 的逻辑是输出日志 HelloWorld。日志中输出的顺序会是什么样？

正确答案是

1
2
3
start
end
HelloWorld

如果按照 Servlet 的开发思想，调用 chain.filter 一定会立刻执行下一个 Filter，Gateway 为什么不可以呢？

因为 chain.filter 的返回值是 Mono，必须要有订阅者调用 subscribe 后才会执行发布者逻辑

DefaultGatewayFilterChain

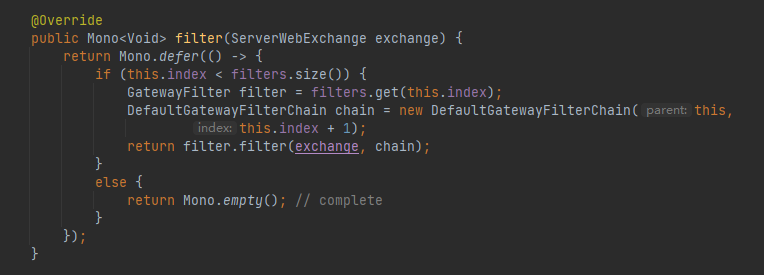

我们来看下 DefaultGatewayFilterChain 的代码

DefaultGatewayFilterChain

DefaultGatewayFilterChain 返回的是一个 MonoDefer。其内部包含了调用下一个 Filter 的内部函数，那么这个逻辑怎样才能触发的呢？下面继续来看 MonoDefer 的源码

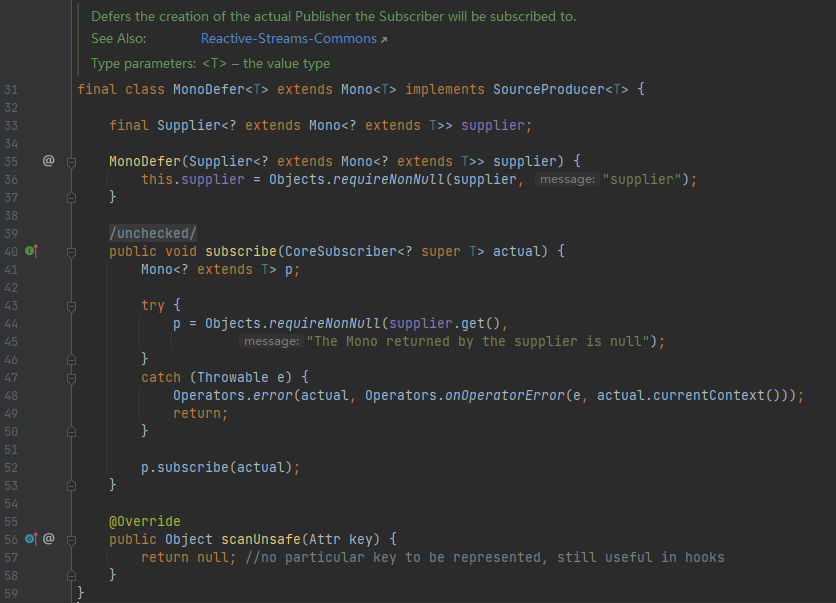

MonoDefer

MonoDefer

MonoDefer subscribe 逻辑如下

  • 调用 supplier.get()，执行内部函数的命令式代码，执行结束后，内部函数会返回一个 Mono
  • p.subscribe(actual); 订阅内部函数返回的 Mono

当 supplier.get() 抛出异常时，首先向订阅者传递一个空的 Subscription，然后再传递异常

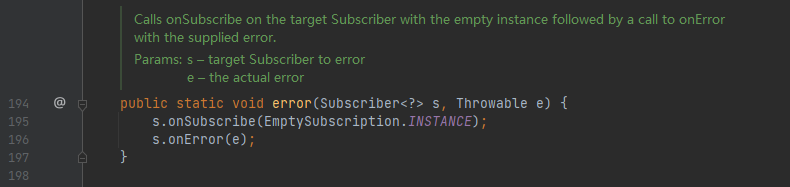

Operators.error

MonoDefer 虽然也是发布者，但是他只是在真正的发布者和订阅者之间做一个承载的作用

过滤器链刨析

在理解了上述两个类之后，我们现在可以梳理一下 Gateway 过滤器链的执行逻辑了

虽然从 Gateway 接收到请求到过滤器链中间还会经历很多步骤，这里我们为了方便理解，直接把过滤器链的调用方，抽象为一个订阅者（因为最终过滤器链会返回一个 Publisher）

除此之外，再简化一下 Filter 的返回值。正常来说 Filter 可以返回任何响应式的发布者逻辑，我们这里简化为每个 Filter 都返回 chain.filter （将最简单的流程理解后，其实复杂的响应式返回也是大同小异）

  1. 订阅者请求 First Filter，这里首先会执行 filter 方法中所有的命令式的代码（响应式的代码并不会执行，因为 Mono 并没有被消费）

  2. 订阅者调用 Filter 返回的 MonoDefer 的 subscribe 方法。MonoDefer 被订阅时首先会执行内部函数。如果还有下一个过滤器，则执行并返回 nextFilter.filter，如果所有过滤器都已执行完毕则返回 Mono.empty（对应 MonoDefer 的 44 行）

  3. nextFilter.filter 先执行 filter 方法中所有的命令式的代码，然后返回 chain.filter

  4. First Filter 返回的 MonoDefer 内部会去订阅 nextFilter.filter 返回的 Mono（对应 MonoDefer 的 52 行）。Second MonoDefer（nextFilter.filter 的返回值）被订阅，接下来就是重复步骤 2 的逻辑，无限套娃下去直到所有 Filter 执行完毕…

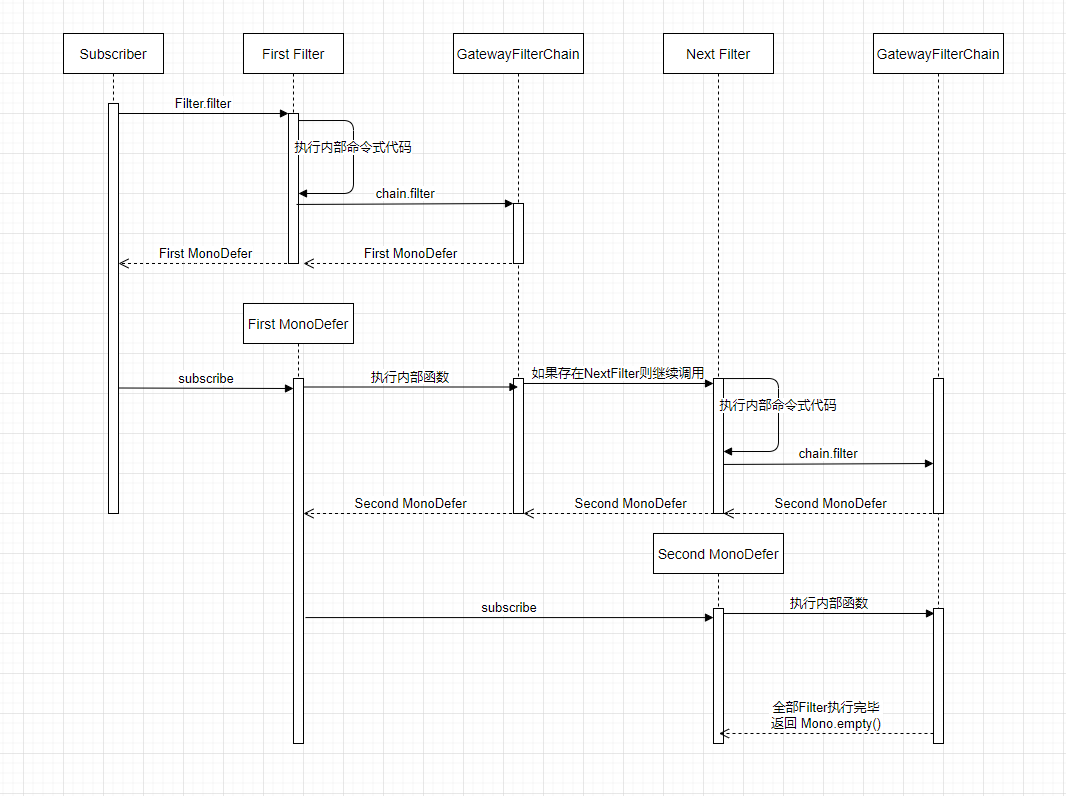

下面用一张图来解释一下上面的逻辑

通过上述的图文讲解，我们可以看到响应式编程中一个过滤器链该怎么设计和实现

回到问题

回到最开始的问题，如果想在 Spring Cloud Gateway 中实现先执行过滤器链再执行某某操作，应该怎么写呢？

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
@Slf4j
@Component
public class LogFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        log.info("hello");
        return chain.filter(exchange)
                .then(Mono.defer(() -> {
                    log.info("world");
                    return Mono.empty();
                }));
    }

    @Override
    public int getOrder() {
        return -9;
    }
}

Mono.then 的作用就是内部消费并忽略第一个 Mono（但是 Error 信号会被传递下去），然后入参的 Mono 作为生产者向下游传播数据。

忽略了 chain.filter 返回的 Mono 不会造成问题吗？当然不会，Gateway 的 Filter 链的订阅者并不需要我们传递什么数据，我们只需要将所有过滤器代码执行完即可
